Quando si seleziona il tubo giusto per il proprio progetto, comprendere la pressione nominale del materiale è essenziale per garantire che possa gestire le condizioni operative.Tubi in acciaio inossidabile 316sono ampiamente utilizzati nelle industrie che richiedono elevati livelli di resistenza alla corrosione, come nelle applicazioni marine, chimiche, alimentari e farmaceutiche.
Qual è la pressione nominale del tubo in acciaio inossidabile 316?
La pressione nominale di un tubo si riferisce alla pressione massima che il tubo può gestire in sicurezza in condizioni specificate, come temperatura e pressione esterna. Questa valutazione garantisce che il tubo possa resistere alle esigenze operative senza guasti, fornendo prestazioni sicure e affidabili nei sistemi critici.
La pressione nominale del tubo 316 si riferisce alla pressione massima che il tubo può gestire in sicurezza in condizioni specificate, come temperatura e pressione esterna. Questa valutazione garantisce che il tubo possa resistere alle esigenze operative senza guasti, fornendo prestazioni sicure e affidabili nei sistemi critici.
La pressione ammissibile dipende da diversi fattori:
1.Diametro esterno del tubo
2. Spessore della parete (schema dei tubi)
3.Temperatura operativa
4. Sollecitazione ammissibile del materiale
5. Standard di progettazione applicabile
Per i tubi in acciaio inossidabile 316, la pressione nominale è determinata da fattori quali il diametro del tubo, lo spessore della parete e la temperatura. Maggiore è lo spessore della parete e minore è il diametro, maggiore è la pressione che il tubo può sopportare.
Per la maggior parte dei sistemi industriali, i valori di pressione vengono calcolati in base ai codici di progettazione delle tubazioni come:
ASME B31.3 Tubazioni di processo
Standard per tubi in acciaio inossidabile ASTM A312
Dimensioni del tubo in acciaio inossidabile ASME B36.19
Tabella di valutazione della pressione del tubo in acciaio inossidabile 316
La seguente tabella di pressione per tubi in acciaio inossidabile 316 fornisce stime della pressione massima consentita per varie dimensioni e schemi di tubi a una determinata temperatura.
| Dimensioni del tubo (pollici) | Programma 40 | Programma 80 | Programma 160 |
|---|---|---|---|
| 1/4" | 2.200 PSI | 3.000 PSI | 4.500 PSI |
| 1/2" | 1.800 PSI | 2.500 PSI | 3.700 PSI |
| 3/4" | 1.600 PSI | 2.300 PSI | 3.400 PSI |
| 1" | 1.500 PSI | 2.200 PSI | 3.200 PSI |
| 1 1/4" | 1.400 PSI | 2.000 PSI | 3.000 PSI |
| 1 1/2" | 1.300 PSI | 1.900 PSI | 2.800 PSI |
| 2" | 1.100 PSI | 1.600 PSI | 2.400 PSI |
| 2 1/2" | 1.000 PSI | 1.400 PSI | 2.100 PSI |
| 3" | 900 PSI | 1.300 PSI | 1.900 PSI |
| 4" | 800 PSI | 1.200 PSI | 1.800 PSI |
Nota: i valori nominali di pressione possono variare in base alla qualità dei materiali specifici, agli standard di produzione dei tubi (ad es. ASTM A312, A249) e alle condizioni di temperatura.
Come calcolare la pressione nominale dei tubi in acciaio inossidabile?
La formula di calcolo comunemente utilizzata è:
P=Pressione massima consentita
S=Sollecitazione ammissibile del materiale
t=Spessore della parete del tubo
D=Diametro esterno
Esempio:
Tubo 316 schedula 40 da 1".
Spessore parete=3.38 mm
Pressione calcolata ≈ 1500–2000 psi
Qual è il livello di pressione per i tubi in acciaio inossidabile 316 alle alte temperature?
A temperature più elevate, la pressione nominale dei tubi in acciaio inossidabile 316 diminuisce. Ad esempio, a 500 gradi F (260 gradi), la pressione nominale può essere ridotta del 30-40%. Consultare sempre una tabella dettagliata dei valori di pressione considerando la temperatura operativa del sistema.
| Temperatura (gradi F/gradi) | Programma 40 | Programma 80 | Programma 160 |
|---|---|---|---|
| 70 gradi F / 20 gradi (standard) | 2.200 PSI | 3.000 PSI | 4.500 PSI |
| 200 gradi F / 93 gradi | 2.100 PSI | 2.850 PSI | 4.250 PSI |
| 300 gradi F / 149 gradi | 2.000 PSI | 2.700 PSI | 4.000 PSI |
| 400 gradi F / 204 gradi | 1.800 PSI | 2.400 PSI | 3.600 PSI |
| 500 gradi F / 260 gradi | 1.700 PSI | 2.250 PSI | 3.375 PSI |
| 600 gradi F / 316 gradi | 1.600 PSI | 2.100 PSI | 3.150 PSI |
| 700 gradi F / 371 gradi | 1.400 PSI | 1.900 PSI | 2.850 PSI |
| 800 gradi F / 427 gradi | 1.200 PSI | 1.700 PSI | 2.550 PSI |
| 900 gradi F / 482 gradi | 1.000 PSI | 1.400 PSI | 2.100 PSI |
| 1.000 gradi F / 538 gradi | 850 PSI | 1.200 PSI | 1.800 PSI |
Domande frequenti
In che modo la pianificazione delle tubazioni influisce sulla pressione nominale?
La disposizione del tubo determina lo spessore della parete, che influenza direttamente la pressione nominale. Ad esempio, i tubi Schedule 80 (pareti più spesse) possono sopportare pressioni più elevate rispetto ai tubi Schedule 40.
Qual è il valore nominale di pressione del tubo in acciaio inossidabile Schedule 40?
Per un tubo da 1 pollice, il tubo in acciaio inossidabile Schedule 40 316 gestisce in genere circa 1500 psi, a seconda della temperatura e delle condizioni di progettazione.
La temperatura influisce sulla capacità di pressione del tubo?
SÌ. Temperature più elevate riducono lo stress consentito dell'acciaio inossidabile, il che riduce la pressione massima nominale.
Qual è il programma migliore per le condotte ad alta-pressione?
I tubi Schedule 80 o Schedule 160 sono comunemente utilizzati nei sistemi industriali ad alta-pressione.
Composizione chimica ASTM A312 Tp 316
| Grado | S | Cr | C | Mn | Sì | P | Mo | Ni | N | |
| 316 | minimo | – | 16.0 | – | – | – | – | 2.0 | 10.0 | – |
| massimo | 0.03 | 18.0 | 0.08 | 2.0 | 0.75 | 0.045 | 3.0 | 14.0 | 0.10 | |
Proprietà meccaniche del tubo in acciaio inossidabile 316
| Grado | Resistenza alla trazione (MPa) min | Carico di snervamento 0,2% Proof (MPa) min | Allungamento (% in 50mm) min | Durezza | |
| Rockwell B (HR B) massimo | Brinell (HB) massimo | ||||
| 316 – 316L | 515 | 205 | 40 | 95 | 217 |
Composizione fisica del tubo saldato ASTM A312 TP 316 SS
| Grado | Densità | Modulo elastico | Coefficiente medio | Conducibilità termica | Calore specifico | Resistività elettrica | |||
| 0 A 3150C | 0 A 5380C | a 1000C | a 5000C | ||||||
| 316 | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
Codice Hs per tubo in acciaio inossidabile 316
| Tubo SS 304 ERW codice HSN | Descrizione |
|---|---|
| 73041110 | Tubo in acciaio inossidabile 316 |

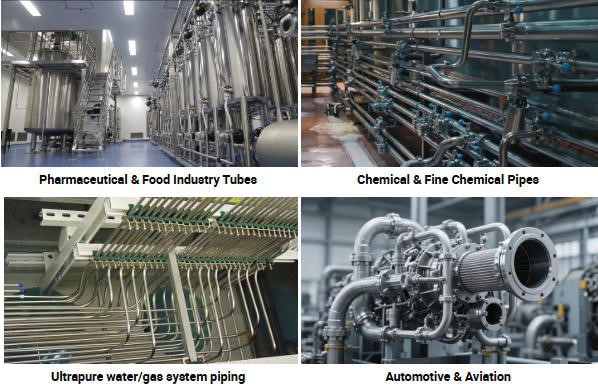

Applicazioni tipiche del tubo in acciaio inossidabile 316
Condotte per il trattamento chimico
Sistemi di tubazioni offshore e marine
Condotte in pressione per petrolio e gas
Linee di lavorazione farmaceutiche
Impianti di lavorazione alimentare
L'acciaio inossidabile 316 è ampiamente utilizzato per la suaeccellente resistenza alla corrosione e prestazioni alle alte temperaturein ambienti aggressivi.
Sfide comuni risolte dai tubi in acciaio inossidabile 316/316L
Molti progetti industriali devono affrontare sfide impegnative,inclusi vaiolatura indotta da cloruri-, perdite di tubazioni ad alta-pressione, frequenti cicli di sostituzione negli impianti chimici e guasti ai materiali in condizioni di temperature-estremamente elevate.
NostroTubi in acciaio inossidabile 316/316Lsono appositamente progettati per mitigare questi rischi. Incorporando un miglioratoContenuto di molibdeno (Mo) del 2,0%–3,0%, i nostri tubi raggiungono unNumero equivalente di resistenza alla vaiolatura (PREN) di 24–26. In ambienti salini o acidi, questo finisceResistenza alla corrosione superiore del 40%.rispetto all'acciaio inossidabile standard 304, eliminando efficacemente il rischio di vaiolatura e perforazione localizzata.
In termini di integrità strutturale, i nostri tubi vantano unresistenza alla trazione maggiore o uguale a 515 MPa (75 ksi)e uncarico di snervamento maggiore o uguale a 205 MPa (30 ksi), garantendo un'assoluta affidabilità pari a zero{0}}perdite per sistemi di strumentazione ad alta-pressione e linee di processo critiche. Anche a temperature elevate che raggiungono800 gradi (1472 gradi F), i nostri tubi in acciaio inossidabile 316L mantengono un'eccezionale stabilità meccanica. L'implementazione delle nostre-soluzioni di tubi ad alte prestazioni può ridurre la frequenza di manutenzione annuale degli impianti chimici del60%ed estendere la vita utile totale da un tipico ciclo di 5 anni a oltre15-20 anni, riducendo significativamente sia i costi di approvvigionamento a lungo-termine che le spese di manutenzione totali del ciclo di vita.
Fornitore, produttore e grossista di tubi in acciaio inossidabile 316

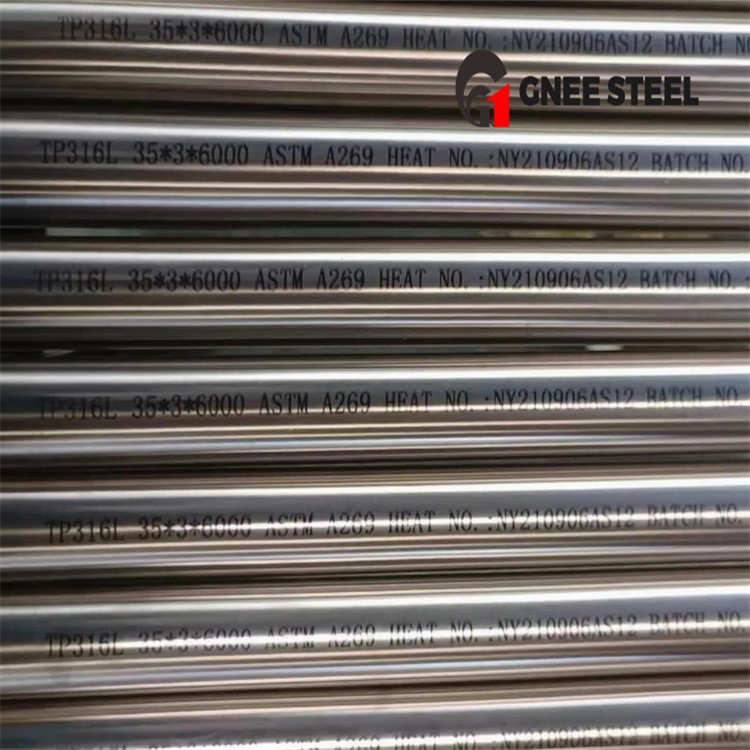

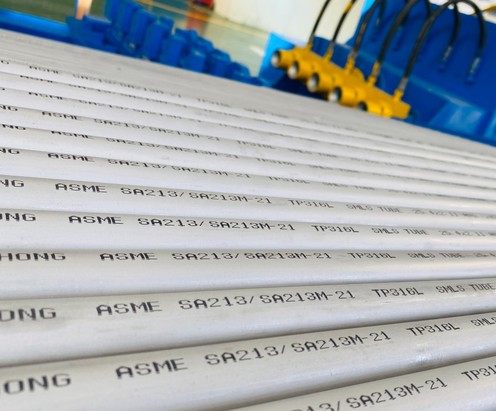

Gnee offre una gamma completa di tubi in acciaio inossidabile 316, conformi agli standard internazionali come ASTM A312, ASTM A269 e ASME SA312. I nostri tubi sono disponibili in diverse dimensioni, spessori di parete e finiture per soddisfare le esigenze specifiche del vostro progetto.
1. I nostri servizi includono: Lavorazione personalizzata: dimensioni personalizzate, spessori delle pareti e lunghezze in base alle specifiche del progetto.
2. Dati completi del prodotto: le schede tecniche dettagliate del prodotto e le tabelle dei valori di pressione garantiscono la selezione del tubo giusto per la vostra applicazione.
3.Certificazioni globali: i nostri prodotti soddisfano gli standard di certificazione del settore come ISO, SGS e BV, garantendo qualità e conformità.
Per maggiori informazioni o per richiedere un preventivo non esitate a contattarci. Ci impegniamo a fornirti le migliori soluzioni per tubi in acciaio inossidabile 316.
Richiedi l'ultimo prezzo del tubo in acciaio inossidabile 316
I nostri prodotti
Se desideri conoscere maggiori dettagli e prezzi dei prodotti, ti preghiamo di contattarci in tempo! E-mail:info@gneestainless.com
Fai clic sull'immagine del prodotto qui sotto per saperne di più sui nostri tubi in acciaio inossidabile 316L!
Tubo in acciaio inossidabile 316 – Termini di pagamento e metodi di spedizione
| Articolo | Dettagli |
|---|---|
| Prodotto | Tubo in acciaio inossidabile 316/316L (senza saldatura e saldato) |
| Termini di pagamento | • T/T (pagamento anticipato del 30%, saldo del 70% prima della spedizione) • T/T 100% prima della spedizione (per piccoli ordini) • L/C a vista (accettabile per ordini di grandi-volumi) • Altri termini di pagamento negoziabili in base al valore dell'ordine |
| Termini di prezzo | FOB, CFR, CIF (secondo Incoterms® 2020) |
| Metodi di spedizione | • Trasporto via mare– Metodo principale per ordini all’ingrosso (container o break bulk) • Trasporto aereo– Per ordini urgenti o di piccole-quantità • Trasporto ferroviario– Disponibile per regioni selezionate |
| Porto di caricamento | Shanghai/Tianjin/Qingdao/Ningbo o altri principali porti cinesi |

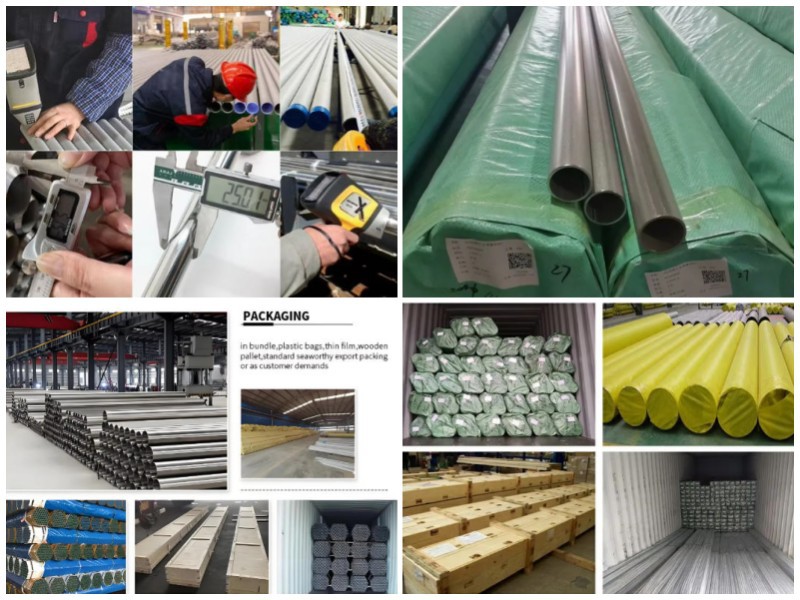

| Confezione | • Cappucci in plastica su entrambe le estremità • In bundle con nastri di acciaio • Casse o pallet in legno per imballaggi per l'esportazione • Confezione personalizzata disponibile su richiesta |
| Tempi di consegna | • Articoli in stock: 7–10 giorni • Produzione personalizzata: 20–35 giorni |
| Documenti di spedizione | Fattura commerciale, bolla di accompagnamento, polizza di carico, certificato di test di fabbrica (EN 10204 3.1), certificato di origine |

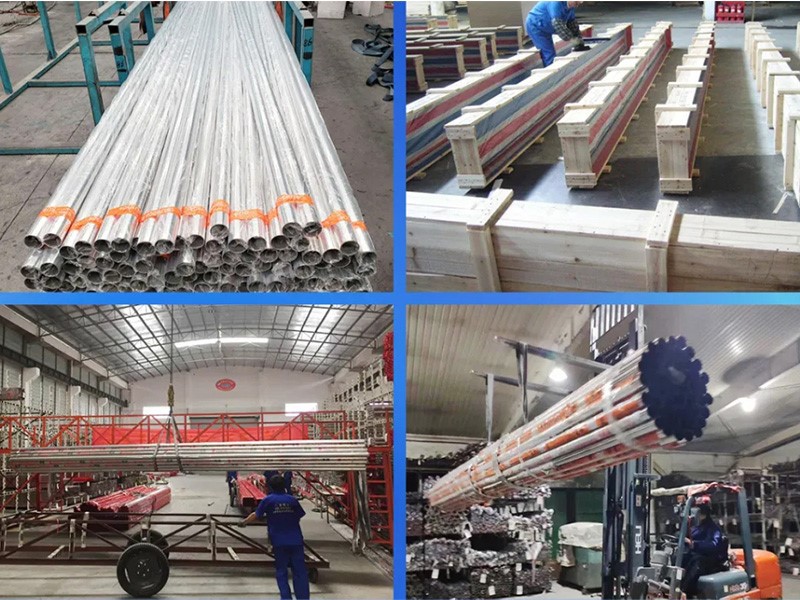

Custodia per progetti di tubi in acciaio inossidabile 316
