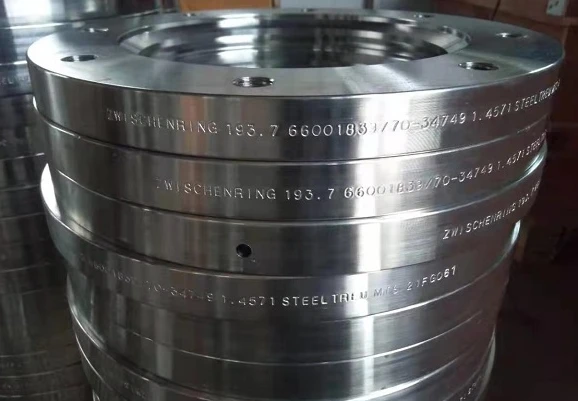

Flange tipo 316Ti Flange EN 10222-5 1.4571
Lasciate un messaggio
Qual è l'equivalente ASTM della norma en 10222-5?
L'ASTM principale equivalente allo standard EN 10222-5 per la forgiatura dell'acciaio inossidabile (per usi a pressione) è ASTM A182/A182M (Specifiche standard per flange di tubi in lega forgiata o laminata e acciaio inossidabile, raccordi forgiati, valvole e parti per servizi ad alta temperatura). I gradi specifici della norma EN 10222-5 corrispondono ai gradi ASTM A182 specifici:
EN 1.4462 (X2CrNiMoN22-5-3) / Duplex 2205: Corrisponde a ASTM A182 F51 (UNS S31803) o F60 (UNS S32205).
EN 1.4410 (X2CrNiMoN25-7-4) / Super Duplex 2507: Corrisponde a ASTM A182 F53 (UNS S32750).
EN 1.4501 (X2CrNiMoCuWN25-7-4): Corrisponde a ASTM A182 F55 (UNS S32760).
EN 1.4571 (316Ti): Corrisponde a ASTM A182 F316Ti.
Questi standard sono spesso usati in modo intercambiabile per componenti di pressione forgiati come flange e parti di valvole.
Le flange EN 10222-5 1.4571 si riferiscono generalmente alle flange EN 1092-1 realizzate con forgiati in acciaio inossidabile 316Ti, dove 316Ti è una versione stabilizzata dell'acciaio inossidabile austenitico 316. Questo grado di acciaio corrisponde alla designazione dell'acciaio X6CrNiMoTi17-12-2, equivalente a ASTM A182 F316Ti.
Sono stati impiegati vari metodi per ridurre al minimo o prevenire la sensibilizzazione nell'acciaio inossidabile 316. Se la sensibilizzazione è sufficientemente lieve, la solubilizzazione è l'unico metodo per riparare l'acciaio inossidabile sensibilizzato. L'aggiunta di titanio nell'acciaio inossidabile tipo 316Ti (1.4571) mantiene il cromo in soluzione solida anche dopo un'esposizione prolungata all'intervallo di temperature di sensibilizzazione. In breve, il titanio stabilizza l'acciaio inossidabile e previene la sensibilizzazione.. 1.4571 (tipo 316Ti) le flange, sia nello stato-prodotto che sensibilizzato, dovrebbero soddisfare i requisiti del test di corrosione intergranulare specificati nella norma EN ISO 3651-2.
Tabella delle specifiche delle flange in acciaio inossidabile 316Ti
| Standard | Flangia GOST, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092, BS, BS4504, BS 10, EN-1092, DIN, ANSI, ASME, DIN, MSS S44, ISO70051, ANSI/ASME B16.5, ASME/ANSI B16.5/16.36/16.47A/16.47B, B16.47 Serie A e B, B16.48, EN |
|---|---|
| Valutazione della pressione ANSI | Classe 1500, Classe 150, Classe 900, Classe 2500, Classe 300, Classe 600, |
| Calcolo della pressione in DIN | 10Bar, 16Bar, 25Bar, 40Bar, 6Bar, / PN16, PN64, PN40, PN25, PN10, PN6 |
| JIS | 16 K, 20 K, 5K, 10 K, 40 K, 63 K, 30 K, |
| UNI | 10Bar 16Bar 6Bar 25Bar 40Bar |
| IT | 6Bar 25Bar 40Bar 10Bar 16Bar |
| Tipi più comuni | Filettato/Avvitato/Forgiato/Piastra |
| Tecnica di produzione |
Forgiato, trattato termicamente e lavorato |
| Forme e Tipologie che produciamo | Maschio grande-Femmina (LMF), giunto ad anello (RTJ), faccia piatta (FF), linguetta piccola, maschio piccolo-femmina (SMF), faccia rialzata (RF), linguetta e scanalatura grandi, scanalatura, sovrapposizione-faccia congiunta (LJF) |
| Test | Spettrografo a lettura-diretta, rilevatore di particelle magnetiche, macchina per test idrostatici, rilevatore di raggi X-, rilevatore di difetti trasonici UI |
| Attrezzatura | Spintrice, pressa, piegatrice, sabbiatrice-, smussatrice elettrica ecc |
Requisiti relativi alla composizione chimica
| Elemento | % in massa |
|---|---|
| C | Inferiore o uguale a 0,08 |
| Sì | Inferiore o uguale a 1,00 |
| Mn | Inferiore o uguale a 2,00 |
| P | Inferiore o uguale a 0,045 |
| S | Inferiore o uguale a 0,015 |
| Cr | 16.5-18.5 |
| Mo | 2.00-2.50 |
| Ni | 10.5-13.5 |
| Ti | 5 x C a 0,70 |
Proprietà meccaniche a temperatura ambiente
| Articolo | Requisito |
|---|---|
| Rp0.2min. MPa |
210 |
| Rp1.0min. MPa |
245 |
| Rm MPa |
510-710 |
| A, %, l min. |
45 |
| A,%, tr min. |
35 |
| KV2@ 20 gradi l, min. J |
100 |
| KV2@ 20 gradi tri, min. J |
60 |
Acquista flangia cieca in acciaio inossidabile 316TI certificata e testata, controlla il listino prezzi della flangia RTJ in acciaio inossidabile 316Ti, flangia a collo saldato SS 316Ti ad alta pressione.
Gamma di dimensioni flange ASTM A182 Gr F316Ti
| Dimensioni delle flange SS 316Ti sotto menzionate: 1/8″ – 36″ | |
| ASTM A182 SS F316Ti Slip-sulle flange | Flange filettate ASTM A182 SS F316Ti |
| Flange per giunti sovrapposti ASTM A182 SS F316Ti | Flange per piastre ASTM A182 SS F316Ti |
| Flange con collo saldato ASTM A182 SS F316Ti | Flange a saldare con presa ASTM A182 SS F316Ti |
| Flange cieche ASTM A182 SS F316Ti | Flange di riduzione ASTM A182 SS F316Ti |
| Flange per giunti ad anello ASTM A182 SS F316Ti | Flange quadrate ASTM A182 SS F316Ti |
| Flange dell'orifizio ASTM A182 SS F316Ti | Flange forgiate ASTM A182 SS F316Ti |
